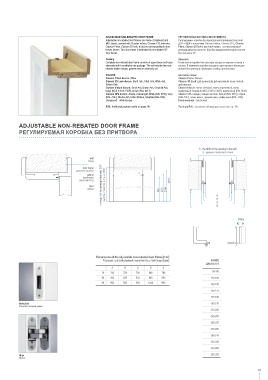

Page 123 - Katalog-vrati-Classen-2016

ADJUSTABLE NON-REBATED DOOR FRAME РЕГУЛИРУЕМАЯ КОРОБКА БЕЗ ПРИТВОРА
Adjustable non-rebated door frames are made of chipboard and Регулируемые коробки без притвора изготавливаются из плит
MDF board, covered with Classen Iridium, Classen CPL laminate, ДСП и МДФ с покрытием Classen Iridium, Classen CPL, Classen
Classen Primo, Classen 3D look, in decors corresponding to door Primo, Classen 3D look в цветовой гамме, соответствующей
leaves decors. This door frame is dedicated to non-rebated "B" декорам дверных полотен. Коробка предназначена для полотен
door leaves. без притвора "B".
Packing: Упаковка:
Complete non-rebated door frame consists of upper beam and base В комплекте коробки без притвора находятся верхняя планка и
elements and it constitutes one package. The set includes two non- основа. В комплекте коробки находятся две скрытые петли для
rebated hidden hinges, gaskets and an assembly set. дверей без притвора, прокладки и набор для монтажа.
COLORS: Цветовая гамма:
Classen Primo decors: White. Classen Primo: белый.
Classen 3D Look decors: Burnt Oak, Oiled Oak, White Ash, Classen 3D Look: дуб дымчатый, дуб масляный, ясень белый,
Riviera Oak. дуб ривьера.
Classen Iridium decors: Snow Ash, Brown Ash, Graphite Ash, Classen Iridium: ясень снежный, ясень коричневый, ясень
beige (NCS S1010-Y30R), brown (RAL 8014) графитовый, бежевый (NCS S1010-Y30R), коричневый (RAL 8014).
Classen CPL decors: Acacia, Acacia light, White (RAL 9010), Grey Classen CPL: акация, акация светлая, белый (RAL 9010), серый
(RAL 7047), Mocha Ash, Italian Walnut, Graphite (RAL7024). (RAL7047), ясень мокка, грецкий орех, графитовый (RAL 7024)
Lacquered – white lacquer Лакированная - лак белый
RAL: Additional payment table on page 141. Палитра RAL: согласно таблице доп.оплат на стр. 141.

ADJUSTABLE NON-REBATED DOOR FRAME
РЕГУЛИРУЕМАЯ КОРОБКА БЕЗ ПРИТВОРА

S - the width of the opening in the wall
S - ширина отверстия в стене
wall
стена
the height of the opening in the wall: 2060 высота отверстия в стене: 2060
door frame
дверная коробка
gasket
прокладка
(уплотнитель) 2091
door
двери 2021 2030 2044 A B C

D

20mm

Dimensions of the adjustable non-rebated door frame [mm]:
Размеры регулируемой коробки без притвора [мм]: RANGE
ДИАПАЗОН
A B C D S
70 703 726 750 848 790 90-110
80 803 826 850 948 890 110-130
90 903 926 950 1048 990
135-155
155-175
175-195
Strike plate 195-215
Ответная планка замка
215-235
235-255
255-275
275-295
295-315
315-335
335-355
Hinge 355-375
Петля

123
