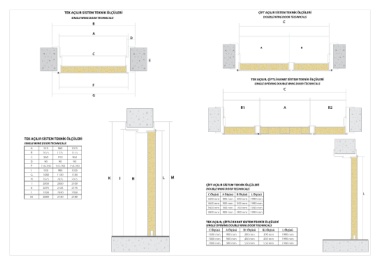

TEK AçIlIR sisTEm TEKniK ölçülERi çifT AçIlIR sisTEm TEKniK ölçülERi

SIngLE wIng DOOR TECHnICALS DOUBLE wIng DOOR TECHnICALS
C
B

A
D

A B

C

E

TEK AçIlIR, çifTli KAnAT sisTEm TEKniK ölçülERi
F SIngLE OPEnIng DOUBLE wIng DOOR TECHnICALS
C

G

B1 A B2

TEK AçIlIR sisTEm TEKniK ölçülERi
SIngLE wIng DOOR TECHnICALS
A 915 965 1015
B 1075 1125 1175
C 860 910 960
D 90 90 90
E 150-260 150-260 150-260
F 935 985 1035
G 1080 1130 1180
H 1975 2025 2075 K I H L M
I 2000 2050 2100 çifT AçIlIR sisTEm TEKniK ölçülERi
K 2075 2125 2175 DOUBLE wIng DOOR TECHnICALS
L 1990 2040 2090
C Ölçüsü A Ölçüsü B Ölçüsü L Ölçüsü L
M 2080 2130 2180
1200 mm 900 mm 300 mm 1990 mm
1400 mm 900 mm 500 mm 1990 mm
1600 mm 900 mm 700 mm 1990 mm
1800 mm 900 mm 900 mm 1990 mm

TEK AçIlIR, çifTli KAnAT sisTEm TEKniK ölçülERi
SIngLE OPEnIng DOUBLE wIng DOOR TECHnICALS
C Ölçüsü A Ölçüsü B1 Ölçüsü B2 Ölçüsü L Ölçüsü
1500 mm 900 mm 300 mm 300 mm 1990 mm
1800 mm 900 mm 450 mm 450 mm 1990 mm
2000 mm 900 mm 550 mm 550 mm 1990 mm
