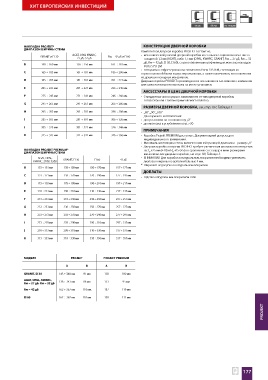

ХИТ ЕВРОПЕЙСКИХ ИНВЕСТИЦИЙ

60 мм 80 мм РЕГУЛЯЦИЯ

НАКЛАДКА PROJEKT* КОНСТРУКЦИЯ ДВЕРНОЙ КОРОБКИ
ДИАПАЗОН ШИРИНЫ СТЕНЫ
Комплектная дверная коробка PROJEKT состоит из:
AGAT, OPAL KWARC, • металлической угловой дверной коробки из стального оцинкованного листа
GRANIT и EI 30 27 дБ, 32 дБ Rw = 42 дБ и EI 60 толщиной 1,2 мм (AGAT), либо 1,5 мм (OPAL, KWARC, GRANIT, Rw = 27 дБ, Rw = 32
дБ, Rw = 42 дБ, EI 30, EI 60), с приготовленным профилем для монтажа накладок
B 140 ÷ 160 мм 136 ÷ 156 мм 161 ÷ 181 мм
Porta SYSTEM
• специально отфрезерованных элементов Porta SYSTEM, состоящих из
C 165 ÷ 185 мм 161 ÷ 181 мм 186 ÷ 206 мм горизонтальной балки и двух вертикальных, а также наличников, изготовленных
из древеснопоходных материалов.
D 185 ÷ 205 мм 181 ÷ 201 мм 201 ÷ 221 мм Дверная коробка PROJEKT производится и поставляется как комплект элементов
для самостоятельного монтажа на месте установки.
E 205 ÷ 225 мм 201 ÷ 221 мм 226 ÷ 246 мм
АКСЕССУАРЫ В ЦЕНЕ ДВЕРНОЙ КОРОБКИ
F 225 ÷ 245 мм 221 ÷ 241 мм 246 ÷ 266 мм • Стандартные аксессуары в зависимости от типа дверной коробки,
согласованной с типом применяемого полотна.
G 245 ÷ 265 мм 241 ÷ 261 мм 266 ÷ 286 мм
РАЗМЕРЫ ДВЕРНОЙ КОРОБКИ, см. стр. 192, Таблица 1
H 265 ÷ 285 мм 261 ÷ 281 мм 286 ÷ 306 мм • „80”, „90”, „100”
Два варианта изготовления:
I 285 ÷ 305 мм 281 ÷ 301 мм 306 ÷ 326 мм • для установки на готовом полу „0”
• для монтажа в углублении пола „–30
J 305 ÷ 325 мм 301 ÷ 321 мм 326 ÷ 346 мм
ПРИМЕЧАНИЯ
K 325 ÷ 345 мм 321 ÷ 341 мм 346 ÷ 366 мм • Коробка Projekt PREMIUM доступна с Документацией допуска для
индивидуального применения.
• Минимальная толщина стены является нижней границей диапазона – размер „A”
• Дверная коробка в версии PROJEKT требует увеличения монтажного отверстия
НАКЛАДКА PROJEKT PREMIUM* на S +25 мм (±10) и H +15 (±5) по сравнению со стандартными размерами
ДИАПАЗОН ШИРИНЫ СТЕНЫ металлических дверных коробок, см. стр. 193, Таблица 3.
0
0
AGAT, OPAL, GRANIT, EI 30 EI 60 42 дБ • ВНИМАНИЕ! Для коробок в натуральном покрытии необходимо увеличить
KWARC, 27dB, 32dB диапазон ширины на дополнительные 4 мм.
* Ширина K недосупна в натуральном покрытии.
B 133 ÷ 153 мм 138 ÷ 158 мм 150 ÷ 170 мм 157 ÷ 177 мм
ДОПЛАТЫ
C 153 ÷ 173 мм 158 ÷ 178 мм 170 ÷ 190 мм 177 ÷ 197 мм
• отделка натуральным покрытием satin
D 173 ÷ 193 мм 178 ÷ 198 мм 190 ÷ 210 мм 197 ÷ 217 мм
E 193 ÷ 213 мм 198 ÷ 218 мм 210 ÷ 230 мм 217 ÷ 237 мм
F 213 ÷ 233 мм 218 ÷ 238 мм 230 ÷ 250 мм 237 ÷ 257 мм
G 233 ÷ 253 мм 238 ÷ 258 мм 250 ÷ 270 мм 257 ÷ 277 мм

H 253 ÷ 273 мм 258 ÷ 278 мм 270 ÷ 290 мм 277 ÷ 297 мм
I 273 ÷ 293 мм 278 ÷ 298 мм 290 ÷ 310 мм 297 ÷ 317 мм
J 293 ÷ 313 мм 298 ÷ 318 мм 310 ÷ 330 мм 317 ÷ 337 мм
K 313 ÷ 333 мм 318 ÷ 338 мм 330 ÷ 350 мм 337 ÷ 357 мм

МОДЕЛИ PROJECT PROJECT PREMIUM
A B A B

GRANIT, EI 30 143 ÷ 348 мм 91 мм 138 100 мм
AGAT, OPAL, KWARC, 138 ÷ 343 мм 86 мм 133 95 мм
Rw = 27 дБ, Rw = 32 дБ
Rw = 42 дБ 162 ÷ 367 мм 110 мм 157 119 мм
EI 60 162 ÷ 367 мм 110 мм 150 112 мм
PROJEKT

177
