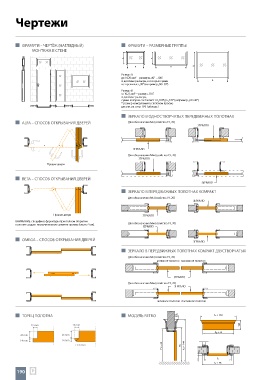

Чертежи

ФРАМУГИ – ЧЕРТЁЖ (НАГЛЯДНЫЙ) ФРАМУГИ – РАЗМЕРНЫЕ ГРУППЫ
МОНТАЖА В СТЕНЕ

Размер A:
до 1020 мм* – размеры „40”–„100”,
и двойные размеры, в которых сумма
не превышает „90” (например „60+30”)
Размер B:
от1021 мм* – размер „110”,
и двойные размеры,
сумма которых составляет от „100” до „220” (например. „60+40”)
* размер измеряемый в световом проёме
детали, см. стр. 194, Таблица 5
ЗЕРКАЛО В ОДНОСТВОРЧАТЫХ ПЕРЕДВИЖНЫХ ПОЛОТНАХ
ALFA – СПОСОБ ОТКРЫВАНИЯ ДВЕРЕЙ Для обозначения Ms (свойства 19, 20)
ЗЕРКАЛО

ЗЕРКАЛО
Для обозначения Mw (свойства 19, 20)
ЗЕРКАЛО
Правые двери

BETA – СПОСОБ ОТКРЫВАНИЯ ДВЕРЕЙ
ЗЕРКАЛО
ЗЕРКАЛО В ПЕРЕДВИЖНЫХ ПОЛОТНАХ KOMPAKT
Для обозначения Ms (свойства 19, 20)
ЗЕРКАЛО

Правые двери ЗЕРКАЛО
ВНИМАНИЕ: специфика фурнитуры при полном открытии
полотен создает незначительное сужение проема (около 4 см). Для обозначения Mw (свойства 19, 20)
ЗЕРКАЛО

OMEGA – СПОСОБ ОТКРЫВАНИЯ ДВЕРЕЙ ЗЕРКАЛО

ЗЕРКАЛО В ПЕРЕДВИЖНЫХ ПОЛОТНАХ KOMPAKT ДВУСТВОРЧАТЫХ
Для обозначения Ms (свойства 19, 20)
активное полотно пассивное полотно

ЗЕРКАЛО
Для обозначения Mw (свойства 19, 20)
ЗЕРКАЛО

13 mm активное полотно пассивное полотно

26 mm
ТОРЕЦ ПОЛОТНА 14 mm МОДУЛЬ RETRO 65 65 65 SZ + 152
SZ + 152
SZ + 152
13 mm 13 mm 166 166
166
SZ + 76
SZ + 76
26 mm 26 mm SZ + 76
60 60
14 mm 14 mm 60
r = 6 mm HZ – 22 HZ + 144
13 mm HZ – 22 HZ – 22 HZ HZ HZ HZ + 144 HZ + 144
SZ
26 mm 30 30 30 SZ + 76
SZ
SZ
SZ + 76
14 mm SZ + 76
r = 6 mm
190
