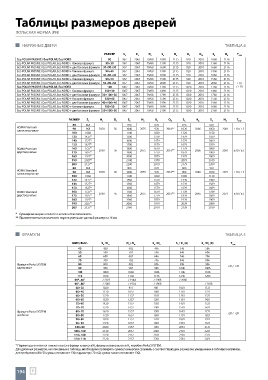

Таблицы размеров дверей

ПОЛЬСКАЯ НОРМА (PN)

НАРУЖНЫЕ ДВЕРИ ТАБЛИЦА 4
РАЗМЕР S H D S H O O S H T
S S S 0 0 S W B B S/W
Eco POLAR PASSIVE / Eco POLAR, Eco NORD 90 967 2067 79/68 1090 2135 920 2010 1060 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + боковая фрамуга 90+30 967 2067 79/68 1390 2135 920 2010 1360 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + две боковые фрамуги 30+90+30 967 2067 79/68 1690 2135 920 2010 1660 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + боковая фрамуга 90+40 967 2067 79/68 1490 2135 920 2010 1460 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + две боковые фрамуги 40+90+40 967 2067 79/68 1890 2135 920 2010 1860 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + боковая фрамуга 90+50 967 2067 79/68 1590 2135 920 2010 1560 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + две боковые фрамуги 50+90+50 967 2067 79/68 2090 2135 920 2010 2060 2116 ±10
Eco POLAR PASSIVE / Eco POLAR, Eco NORD 100 1067 2067 79/68 1190 2135 1020 2010 1160 2116 / ±10
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + боковая фрамуга 100+30 1067 2067 79/68 1490 2135 1020 2010 1460 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + две боковые фрамуги 30+100+30 1067 2067 79/68 1790 2135 1020 2010 1760 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + боковая фрамуга 100+40 1067 2067 79/68 1590 2135 1020 2010 1560 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + две боковые фрамуги 40+100+40 1067 2067 79/68 1990 2135 1020 2010 1960 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + боковая фрамуга 100+50 1067 2067 79/68 1690 2135 1020 2010 1660 2116
Eco POLAR PASSIVE / Eco POLAR, Eco NORD + две боковые фрамуги 50+100+50 1067 2067 79/68 2190 2135 1020 2010 2160 2116

РАЗМЕР S S H S D S S 0 H 0 O S O W S B H B S Z H Z T S/W
80 868 940 820 920 950
ROMA Premium
одностворчатые 90 968 2030 56 1040 2075 920 2016** 1020 2066 1050 2081 ±10 / ±5
100 1068 1140 1020 1120 1150
130 1427* 1500 1379 1479 1509
140 1527* 1600 1479 1579 1609
150 1627* 1700 1579 1679 1709
ROMA Premium 160 1727* 1800 1679 1779 1809
двустворчатые 170 1827* 2030 56 1900 2075 1779 2016** 1879 2066 1909 2081 ±10 / ±5
180 1927* 2000 1879 1979 2009
190 2027* 2100 1979 2079 2109
200 2127* 2200 2079 2179 2209
80 868 900 820 880 930
ROMA Standard 90 968 2030 45 1000 2055 920 2016** 980 2046 1030 2071 ±10 / ±5
одностворчатые
100 1068 1100 1020 1080 1130
130 1427* 1460 1379 1439 1489
140 1527* 1560 1479 1539 1589
150 1627* 1660 1579 1639 1689
ROMA Standard 160 1727* 2030 45 1760 2055 1679 2016** 1739 2046 1789 2071 ±10 / ±5
двустворчатые 170 1827* 1860 1779 1839 1889
180 1927* 1960 1879 1939 1989
190 2027* 2060 1979 2039 2089
200 2127* 2160 2079 2139 2189
* Суммарная ширина полотен: активного и пассивного..
** Применение металлического порога уменьшит данный размер на 16 мм

ФРАМУГИ ТАБЛИЦА 5
ШИР./ ВЫС. S / H 0 O / O W S / H B S / H (6) S / H (8) T S/W
S
0
Z
Z
Z
B
Z
40 480 402 446 546 586
50 580 502 546 646 686
60 680 602 646 746 786
70 780 702 746 846 886
Фрамуги Porta SYSTEM 80 880 802 846 946 986
одиночные 90 980 902 946 1046 1086 +20 / +20
100 1080 1002 1046 1146 1186
110 1180 1102 1146 1246 1286
00* „60” – / 2022 – / 1944 – / 1988 – / 2088 –
00* „80” – / 2002 – / 1924 – / 1968 – – / 2108
60+30 1020 937 981 1081 1121
60+40 1120 1037 1081 1181 1221
60+50 1220 1137 1181 1281 1321
60+60 1320 1237 1281 1381 1421
70+60 1420 1337 1381 1481 1521
70+70 1520 1437 1481 1581 1621
Фрамуги Porta SYSTEM 80+70 1620 1537 1581 1681 1721
двойные 80+80 1720 1637 1681 1781 1821 +20 / +20
90+80 1820 1737 1781 1881 1921
90+90 1920 1837 1881 1981 2021
100+90 2020 1937 1981 2081 2121
100+100 2120 2037 2081 2181 2221
110+100 2220 2137 2181 2281 2321
110+110 2320 2237 2281 2381 2421
* Параметры относятся только к высоте фрамуги, высота H фрамуги равна высоте H коробки Porta SYSTEM.
Z
Z
Для двойных размеров, не описанных в таблице, необходимо проверить сумму размеров и сравнить с соответствующим размером, умещенным в таблице (например,
для требуемого 80+50 сумма составляет 130, параметры 70+60, сумма также составляет 130).
194
