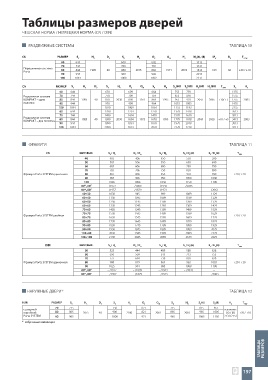

Таблицы размеров дверей
ЧЕШСКАЯ НОРМА / НЕМЕЦКАЯ НОРМА (CN / DIN)
РАЗДВИЖНЫЕ СИСТЕМЫ ТАБЛИЦА 10
CN РАЗМЕР S S H S D S S 0 H 0 O S O W H Z M (6), (8) M G B G T S / W
S
60 644 680 602 1413
70 744 780 702 1613
Передвижная система
Porta 80 844 1985 40 880 2015 802 1971 2074 1813 103 60 +20 / +10
90 944 980 902 2013
100 1044 1080 1002 2213
CN РАЗМЕР S S H S D S S 0 H 0 O S O W S B H B S (60) S (80) H (60) H (80) T S/W S C H C
Z
Z
Z
Z
60 644 670 609 664 753 793 1355
Раздвижная система 70 744 770 709 764 853 893 1555
KOMPAKT – одно 80 844 1985 40 870 2030 809 1973 864 1995 953 993 2045 2065 +10/ +5 1755 2083
полотно 90 944 970 909 964 1053 1093 1955
100 1044 1070 1009 1064 1153 1193 2155
60 644 1290 1234 1278 1378 1418 2613
70 744 1490 1434 1478 1578 1618 3013
Раздвижная система 80 844 1985 40 1690 2030 1634 1973 1678 1995 1778 1818 2045 2065 +10 / +5 3413 2083
KOMPAKT – два полотна
90 944 1890 1834 1878 1978 2018 3813
100 1044 2090 2034 2078 2178 2218 4213
ФРАМУГИ ТАБЛИЦА 11
CN ШИР./ВЫС. S 0 / H 0 O S / O w S B / H B S Z / H z (6) S Z / H z (8) T S/W
40 485 406 450 550 590
50 585 506 550 650 690
60 685 606 650 750 790
70 785 706 750 850 890
Фрамуга Porta SYSTEM одиночная 80 885 806 850 950 990 +20 / +20
90 985 906 950 1050 1090
100 1085 1006 1050 1150 1190
00* „60” -/1977 -/1899 -/1943 -/2043 -
00* „80” -/1957 -/1879 -/1923 - -/2063
60+30 1030 945 989 1089 1129
60+40 1130 1045 1089 1189 1229
60+50 1230 1145 1189 1289 1329
60+60 1330 1245 1289 1389 1429
70+60 1430 1345 1389 1489 1529
70+70 1530 1445 1489 1589 1629
Фрамуга Porta SYSTEM двойная +20 / +20
80+70 1630 1545 1589 1689 1729
80+80 1730 1645 1689 1789 1829
90+80 1830 1745 1789 1889 1929
90+90 1930 1845 1889 1989 2029
100+90 2030 1945 1989 2089 2129
100+100 2130 2045 2089 2189 2229
DIN ШИР./ВЫС. S 0 / H 0 O S / O w S B / H B S Z / H z (6) S Z / H z (8) T S/W
50 525 444 488 588 628
60 650 569 613 713 753
70 775 694 738 838 878
Фрамуга Porta SYSTEM одиночная 80 900 819 863 963 1003 +20 / +20
90 1025 944 988 1088 1108
00* „60” – /1977 – /1899 – /1943 – /2043 –
00* „80” – /1957 – /1879 – /1923 – – /2063
НАРУЖНЫЕ ДВЕРИ* ТАБЛИЦА 12
HUN РАЗМЕР S S H S D S S 0 H 0 O S O W S B H B S (6) S (8) H Z T S|W
Z
Z
с дверной 70 715 750 671 715 815 855 наличник
коробкой: 80 865 2075 40 900 2100 821 2061 865 2083 965 1005 (6) / (8) +20 / +10
Porta SYSTEM 90 965 1000 921 965 1065 1105 2133/2153
* избранные коллекции
